142E-13.8-SD – DC/DC-Abwärtswandler 48 VDC auf 13.80 VDC von Demke Electronic

142E-13.8-SD | DC/DC-Abwärtswandler 48 VDC auf 13.80 VDC, 200 W

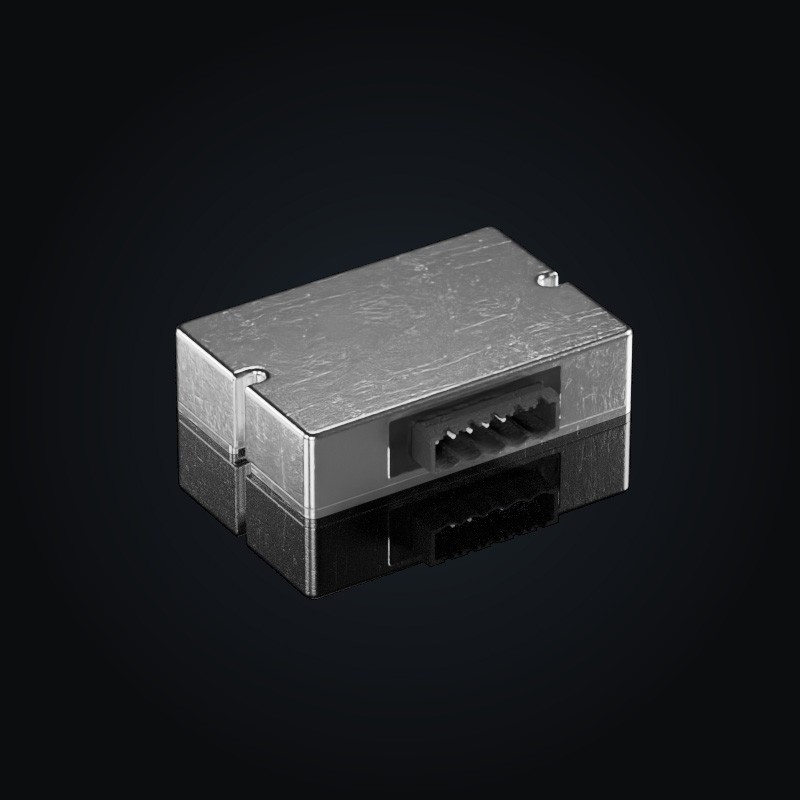

DC-Converter 142E-13.8-SD

SKU: 142.001
MOQ – projektbezogen / Mindestmenge möglich
Lebenszyklus: MOQ – Projektbezogen verfügbar

Der 142E-13.8-SD von Demke Electronic ist ein nicht isolierter DC/DC-Abwärtswandler für 48 VDC Nenneingangsspannung. Er arbeitet im Eingangsspannungsbereich von 16 bis 70 VDC und liefert 13.80 VDC bei bis zu 15 A, entsprechend 200 W Ausgangsleistung. Der Wirkungsgrad erreicht bis 96 % bei Nenneingangsspannung und Volllast.

CC/CViKonstantstrom-/Konstantspannungsregelung, z. B. für Ladeanwendungen.Parallelbetrieb / aktive LastenEMI-Filter Ein- und AusgangKein LeistungsderatingLeerlauf- und kurzschlussfest
Eingangsspannung Vin16…70 VDC
Ausgangsspannung Vout13.8 VDC
Ausgangsstrom Iout15 A
Ausgangsleistung Pout200 W
Wirkungsgradbis zu 96 %
Technische Dokumentation​
Preis anfragen

Produktbeschreibung: DC-Converter 142E-13.8-SD

DC/DC Abwärtswandler für 24VDC, 48VDC und 57VDC Netze mit CC-CV-Ladecharakteristik. Dieser Demke-Wandler ist optimiert für 48V Niederspannungsnetze und kann mit genügend Reserven höchst performant von 57V Li-Ionen Batteriesystemen versorgt werden. Der nach wie vor sehr hohe Ausgangsstrom bzw. Kurzschlussstrom von 15A ist für 12V-Verbraucher und 13.8V Batterieladeanwendungen ausgelegt. Die flache und kompakte Bauform mit spezifischer Leistung von 1.25Watt/Gramm sind ideale Voraussetzungen für platzkritische Anwendungen.

Technische Daten: DC-Converter 142E-13.8-SD

Elektrische Eigenschaften

Eingangsspannung Vin16…70 VDC
Nenneingangsspannung48 VDC
Spitzen-Eingangsspannung75 VDC
Max. Eingangsstrom14 A
Empfohlene Eingangssicherung20 A
Ausgangsspannung Vout13.8 VDC
Ausgangsstrom Iout15 A
Ausgangsleistung Pout200 W
Wirkungsgradbis zu 96 %
AusgangskonfigurationUnipolar
IsolationNicht isoliert
Isolationsspannung Primär–Gehäuse1500 VDC
EMI-FilterEin- und Ausgang
Schaltfrequenz141 kHz
Max. kapazitive LastUnbegrenzt
SteuerfunktionSD – Shutdown
Shutdown-Spannung-0.2…2.8 VDC

Mechanische Eigenschaften

Abmessungen77 × 52 × 19 mm
Gewicht166 g
MontageWandmontage
AnschlussartSteckerleiste

Normen und Zertifizierungen

CEEN 55022 < Class AEN 61000-4-2EN 61000-4-3EN 61000-4-4EN 61000-4-5EN 61000-4-6EN 61000-6-2EN 61000-6-4IEC 60068-2-6:2007IEC 60068-2-27:2009REACHRoHS

Produktmerkmale

robustes und klimasicheres Designexzellente thermische EigenschaftenPU-Vollverguss für höchste klimatische Anforderungendauerhaft leerlauf- und kurzschlussfestintegrierter EMI Ein- und Ausgangsfilterkein LeistungsderatingCC/CV-LadecharakteristikiKonstantstrom-/Konstantspannungsregelung, z. B. für Ladeanwendungen.für aktive Lasten, kann parallelgeschaltet werdeninterne Entkopplungsdiode gegen Rückstromsehr niedrige Eingangs-Restwelligkeit und RauschenUltraweitbereichseingangfür Umgebungstemperaturen von -40 °C bis +85 °Cthermische Abschaltung bei +90 °C

Einsatzgebiete

Batteriebetriebene SystemeBatterieladewandler & LadesystemeElektromobilitätFlurförderzeugeIntralogistik & Lagerautomation

Downloads und Dokumentation

DatenblattTechnisches DatenblattSicherheitshinweiseTechnische Zeichnung
