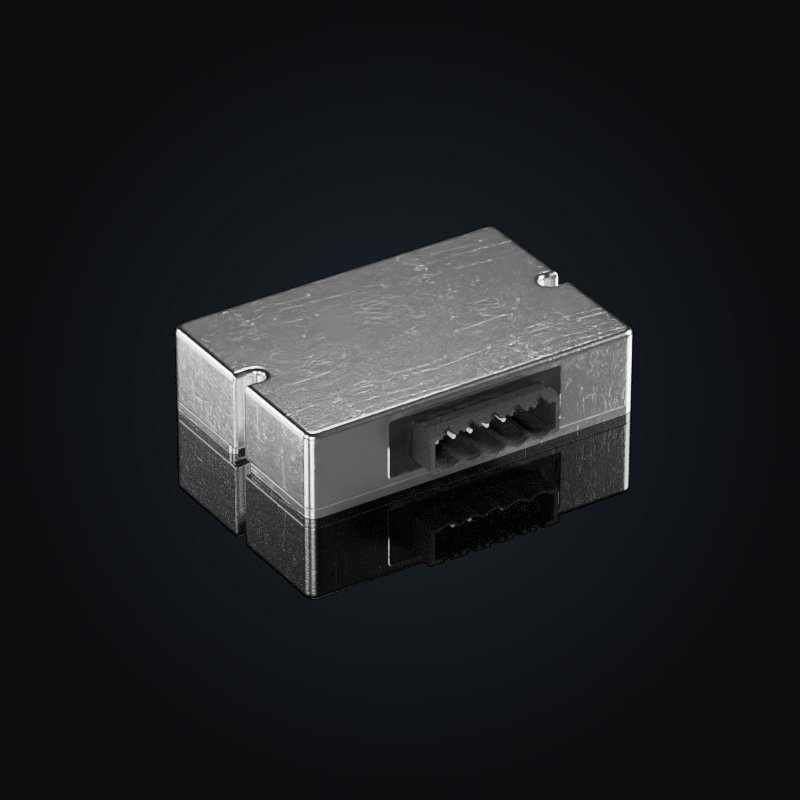

Der 145-24-SD von Demke Electronic ist ein nicht isolierter DC/DC-Abwärtswandler für 80 VDC Nenneingangsspannung. Er arbeitet im Eingangsspannungsbereich von 26 bis 100 VDC und liefert 24 VDC bei bis zu 10 A, entsprechend 240 W Ausgangsleistung. Der Wirkungsgrad erreicht bis 97 % bei Nenneingangsspannung und Volllast.
| Eingangsspannung Vin | 26…100 VDC |
|---|---|
| Nenneingangsspannung | 80 VDC |
| Spitzen-Eingangsspannung | 125 VDC |
| Max. Eingangsstrom | 11 A |
| Empfohlene Eingangssicherung | 15 A |
| Ausgangsspannung Vout | 24 VDC |
| Ausgangsstrom Iout | 10 A |
| Ausgangsleistung Pout | 240 W |
| Wirkungsgrad | bis zu 97 % |
| Ausgangskonfiguration | Unipolar |
| Isolation | Nicht isoliert |
| Isolationsspannung Primär–Gehäuse | 1500 VDC |
| EMI-Filter | Ein- und Ausgang |
| Schaltfrequenz | 140 kHz |
| Max. kapazitive Last | Unbegrenzt |
| Steuerfunktion | SD – Shutdown |
| Shutdown-Spannung | -0.2…2.8 VDC |
| Abmessungen | 77 × 52 × 19 mm |
|---|---|
| Gewicht | 165 g |
| Montage | Wandmontage |
| Anschlussart | Steckerleiste |
Du möchtest mehr über diesen DC/DC-Wandler erfahren, einen Preis anfragen oder klären, ob er für deine Anwendung geeignet ist? Sende uns deine Anforderungen und wir prüfen die technischen Eckdaten und unterstützen dich bei der passenden Lösung.
