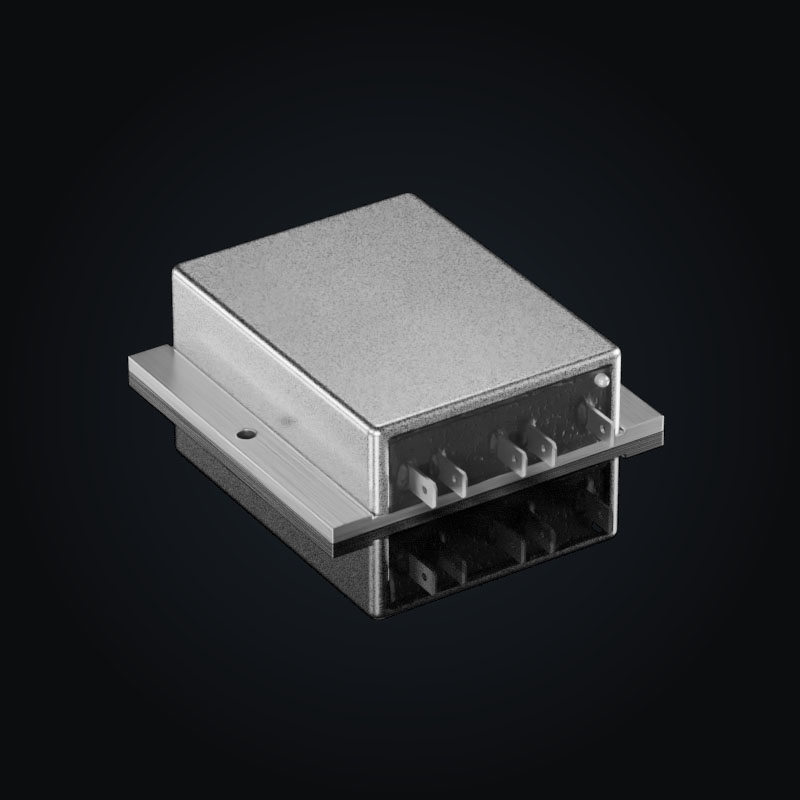

257LE-48-SD | DC/DC-Auf-/Abwärtswandler 24 VDC auf 48.40 VDC, 228 W

Effiziente 48-V-Versorgung aus 12-V- und 24-V-Systemen

Der 257LE-48-SD von Demke Electronic ist ein kompakter, nicht isolierter DC/DC-Wandler für die Umsetzung von 12-V- und 24-V-Systemen auf 48 VDC. Bei einer Nenneingangsspannung von 24 VDC arbeitet er über einen weiten Eingangsspannungsbereich von 10 bis 35 VDC und stellt eine geregelte Ausgangsspannung von 48,40 VDC bei bis zu 4,75 A zur Verfügung. Die spezifizierte Ausgangsleistung beträgt 228 W.

Damit verbindet der 257LE-48-SD unterschiedliche Batteriespannungen und Bordnetze mit moderner 48-V-Infrastruktur. Der weite Eingangsspannungsbereich ermöglicht den Betrieb auch bei deutlich schwankender Versorgungsspannung, wie sie bei batteriegespeisten und mobilen Systemen typisch ist.

Bis zu 98 % Wirkungsgrad

Mit einem Wirkungsgrad von bis zu 98 % wurde der 257LE-48-SD auf eine besonders verlustarme Energieumwandlung ausgelegt. Der hohe Wirkungsgrad reduziert die entstehende Verlustwärme und sorgt dafür, dass möglichst viel der verfügbaren Energie tatsächlich an der 48-V-Ausgangsseite zur Verfügung steht.

Gerade in batteriegespeisten Anwendungen wirkt sich dies direkt auf die Energieeffizienz des Gesamtsystems aus. Gleichzeitig reduziert die geringe Verlustleistung die thermische Belastung des Wandlers und erleichtert die Integration in kompakte Systeme mit begrenztem Bauraum.

228 W bei nur rund 360 g

Hohe Leistung muss nicht zwangsläufig groß und schwer sein. Der 257LE-48-SD liefert bis zu 228 W Ausgangsleistung bei Abmessungen von lediglich 90 × 90 × 26 mm und einem Gewicht von rund 360 g.

Besonders bemerkenswert ist das geringe Gewicht in Verbindung mit der robusten PU-Vollverguss-Ausführung. Der Verguss schützt die Leistungselektronik gegen anspruchsvolle Umgebungsbedingungen und mechanische Belastungen und unterstützt gleichzeitig eine effiziente Wärmeübertragung vom Inneren des Wandlers zum Gehäuse.

Damit eignet sich der 257LE-48-SD besonders für Anwendungen, bei denen jedes Gramm und jeder Millimeter Bauraum zählt, ohne bei Robustheit oder Ausgangsleistung Kompromisse eingehen zu müssen.

Stabile 48-V-Ausgangsspannung auch bei wechselnden Betriebsbedingungen

Die Ausgangsregelung des 257LE-48-SD wurde für einen stabilen Betrieb über den gesamten spezifizierten Eingangsspannungsbereich entwickelt. Änderungen der Batteriespannung oder der angeschlossenen Last werden zuverlässig ausgeregelt, sodass eine stabile 48-V-Versorgung für nachgeschaltete Verbraucher zur Verfügung steht.

Die kombinierte CC/CV-Regelung verbindet eine präzise Spannungsregelung mit einer definierten Strombegrenzung. Im normalen Betrieb arbeitet der Wandler im Constant-Voltage-Bereich. Wird die Stromgrenze erreicht, erfolgt ein kontrollierter Übergang in den Constant-Current-Betrieb.

Diese Charakteristik ist insbesondere bei dynamischen, kapazitiven oder aktiv geregelten Lasten von Vorteil und ermöglicht ein kontrolliertes Verhalten auch unter anspruchsvollen Lastbedingungen.

Für dynamische Lasten entwickelt

Bei leistungsstarken DC/DC-Wandlern entscheidet nicht nur die maximale Ausgangsleistung über die Qualität der Stromversorgung. Ebenso wichtig ist das Verhalten bei schnellen Laständerungen. Die Regelung des 257LE-48-SD wurde deshalb gezielt auf eine hohe Stabilität bei dynamischen Betriebszuständen ausgelegt.

Auch bei schnellen Änderungen des Ausgangsstroms wird die 48-V-Schiene kontrolliert nachgeregelt. Dabei folgt die Auslegung unserer Philosophie Reliability by Design: Regeldynamik, thermische Belastung und Schutz der Leistungshalbleiter werden so aufeinander abgestimmt, dass nicht nur hohe Leistungswerte, sondern auch ein zuverlässiger Langzeitbetrieb erreicht werden.

Einfach skalierbar durch Parallelbetrieb

Benötigt eine Anwendung mehr Leistung, können mehrere 257LE-48-SD parallel betrieben werden. Die Lastaufteilung erfolgt über eine definierte passive Droop-Charakteristik. Dadurch wird kein zusätzlicher Load-Share-Bus und keine Kommunikation zwischen den einzelnen DC/DC-Wandlern benötigt.

Das ermöglicht einen modularen Aufbau der Stromversorgung mit vergleichsweise geringem Integrationsaufwand. Gleichzeitig lässt sich das Prinzip für redundante Versorgungskonzepte nutzen, bei denen mehrere Wandler gemeinsam eine 48-V-Schiene versorgen.

Der Verzicht auf eine zusätzliche Kommunikationsverbindung reduziert die Systemkomplexität und vermeidet einen weiteren möglichen Ausfallpunkt innerhalb der Stromversorgung.

Saubere Spannungsversorgung durch integrierte Filter

Der 257LE-48-SD verfügt über integrierte Filter auf der Eingangs- und Ausgangsseite. Geringe Restwelligkeit und niedriges elektrisches Rauschen unterstützen eine saubere Spannungsversorgung der angeschlossenen Elektronik und erleichtern die EMV-gerechte Integration des Wandlers in das Gesamtsystem.

Insbesondere bei empfindlicher Elektronik, Steuerungen, Kommunikationssystemen oder leistungsdynamischen Verbrauchern kann eine rauscharme Versorgung dazu beitragen, zusätzliche Filtermaßnahmen zu reduzieren und die elektrische Belastung nachgeschalteter Komponenten gering zu halten.

Robust ausgelegt für mobile und industrielle Systeme

Der 257LE-48-SD wurde für den zuverlässigen Einsatz unter anspruchsvollen Bedingungen entwickelt. Der weite Temperaturbereich, die robuste Vollverguss-Ausführung, die integrierte Filterung sowie die dauerhafte Kurzschluss- und Leerlauffestigkeit unterstützen den Einsatz in mobilen, batteriebetriebenen und industriellen Systemen.

Die Kombination aus hohem Wirkungsgrad, kompakter Bauweise, geringem Gewicht, robuster Konstruktion und skalierbarer Ausgangsleistung macht den 257LE-48-SD zu einer besonders effizienten Lösung für moderne 48-V-Stromversorgungen.
