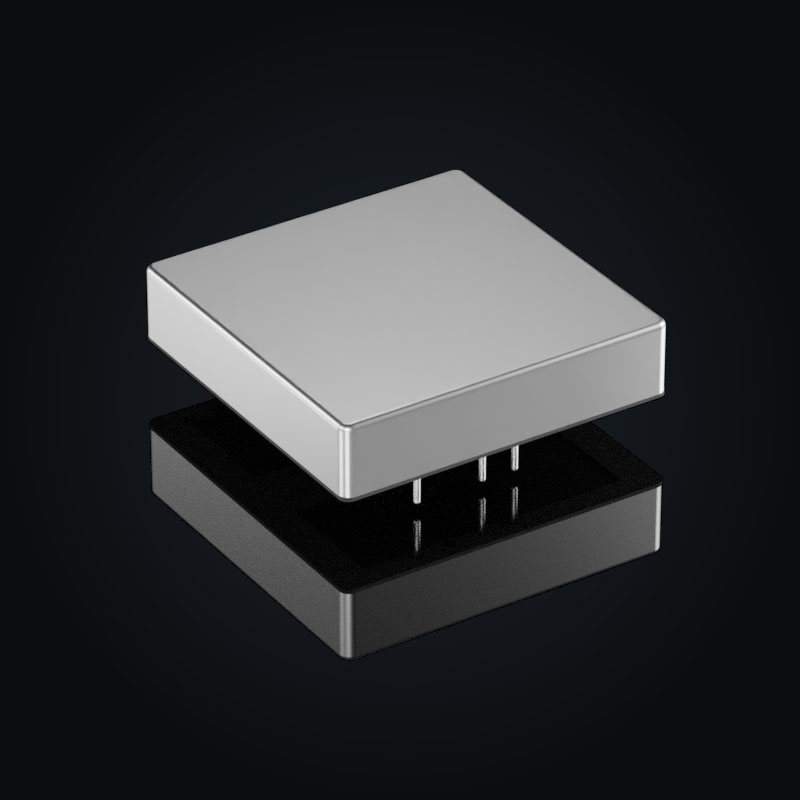

Der 331-24-SD von Demke Electronic ist ein funktionsisolierter DC/DC-Auf-/Abwärtswandler für 24 VDC Nenneingangsspannung. Er arbeitet im Eingangsspannungsbereich von 9 bis 36 VDC und liefert 24 VDC bei bis zu 2 A, entsprechend 50 W Ausgangsleistung. Der Wirkungsgrad erreicht bis 93 % bei Nenneingangsspannung und Volllast.
| Eingangsspannung Vin | 9…36 VDC |
|---|---|
| Nenneingangsspannung | 24 VDC |
| Spitzen-Eingangsspannung | 40 VDC |
| Max. Eingangsstrom | 6 A |
| Empfohlene Eingangssicherung | 10 A |
| Ausgangsspannung Vout | 24 VDC |
| Ausgangsstrom Iout | 2 A |
| Ausgangsleistung Pout | 50 W |
| Wirkungsgrad | bis zu 93 % |
| Ausgangskonfiguration | Unipolar |
| Isolation | Funktionsisoliert |
| Isolationsspannung Primär–Sekundär | 500 VDC |
| Isolationsspannung Primär–Gehäuse | 500 VDC |
| EMI-Filter | Ein- und Ausgang |
| Schaltfrequenz | 225 kHz |
| Max. kapazitive Last | Unbegrenzt |
| Steuerfunktion | SD – Shutdown |
| Shutdown-Spannung | -0.2…2.8 VDC |
| Abmessungen | 50.8 × 50.8 × 10.16 mm |
|---|---|
| Gewicht | 60 g |
| Montage | PCB-Montage |
| Anschlussart | Lötstifte |
Du möchtest mehr über diesen DC/DC-Wandler erfahren, einen Preis anfragen oder klären, ob er für deine Anwendung geeignet ist? Sende uns deine Anforderungen und wir prüfen die technischen Eckdaten und unterstützen dich bei der passenden Lösung.
