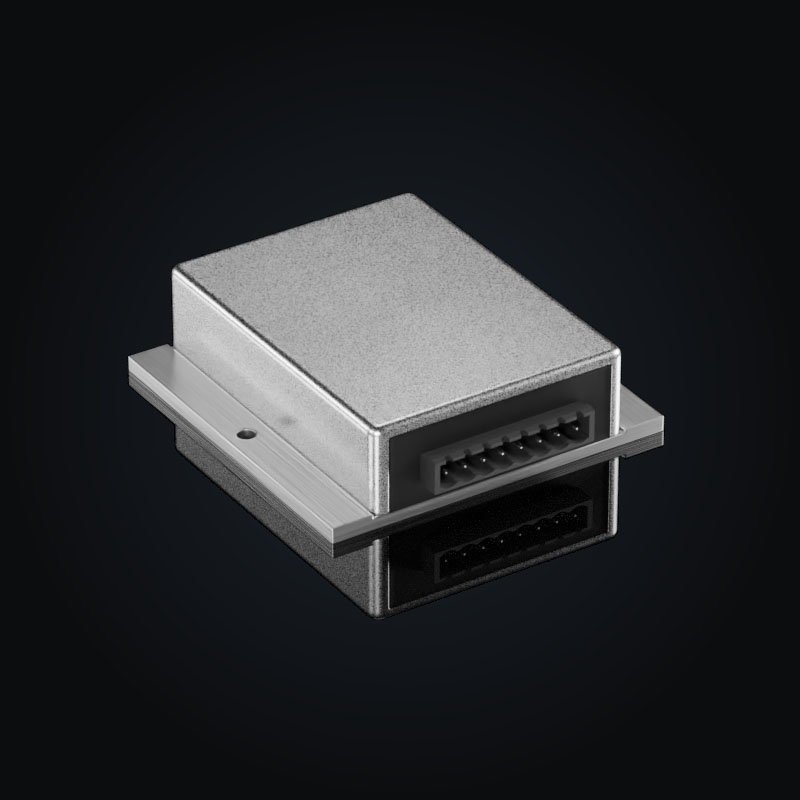

Der 367-13.8-SD von Demke Electronic ist ein galvanisch isolierter DC/DC-Auf-/Abwärtswandler für 48 VDC Nenneingangsspannung. Er arbeitet im Eingangsspannungsbereich von 30 bis 80 VDC und liefert 13.80 VDC bei bis zu 14 A, entsprechend 200 W Ausgangsleistung. Der Wirkungsgrad erreicht bis 94 % bei Nenneingangsspannung und Volllast.
| Eingangsspannung Vin | 30…80 VDC |
|---|---|
| Nenneingangsspannung | 48 VDC |
| Spitzen-Eingangsspannung | 85 VDC |
| Max. Eingangsstrom | 7.5 A |
| Empfohlene Eingangssicherung | 10 A |
| Ausgangsspannung Vout | 13.8 VDC |
| Ausgangsstrom Iout | 14 A |
| Ausgangsleistung Pout | 200 W |
| Wirkungsgrad | bis zu 94 % |
| Ausgangskonfiguration | Unipolar |
| Isolation | Galvanisch isoliert |
| Isolationsspannung Primär–Sekundär | 2100 VDC |
| Isolationsspannung Primär–Gehäuse | 1500 VDC |
| EMI-Filter | Ein- und Ausgang |
| Schaltfrequenz | 120 kHz |
| Max. kapazitive Last | Unbegrenzt |
| Steuerfunktion | SD – Shutdown |
| Shutdown-Spannung | -0.2…2.8 VDC |
| Abmessungen | 90 × 90 × 25 mm |
|---|---|
| Gewicht | 370 g |
| Montage | Wandmontage |
| Anschlussart | Steckerleiste |
