Artikel # 105.002
Kennzahlen
- Ultraweiter Eingangsspannungsbereich:6 ... 36 VDC
- Sehr hoher Wirkungsgrad:bis zu 95%
- Max. Spitzen-Eingangsspannung:38 VDC
- Ausgangsspannung / max. Ausgangsstrom:3.3 VDC / 1.5 ADC
Anwendungen

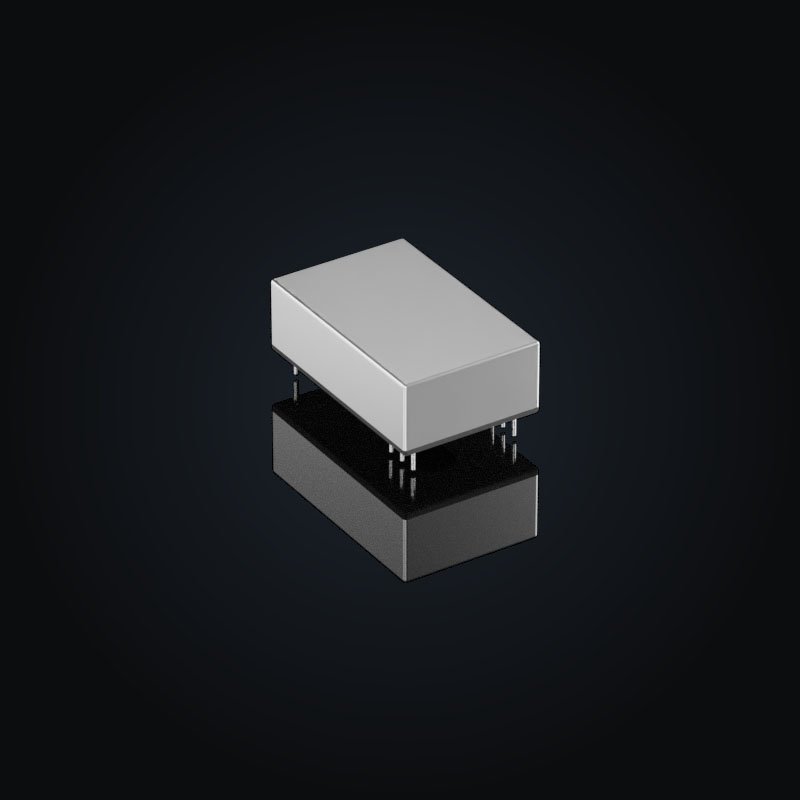

Der 105-3.3 ist ein klassischer nicht getrennter POL-Wandler (3.3V Point of Load DC/DC-Wandler).
Meist findet er Einsatz auf «Motherboards» mit DC-Versorgungsspannungen von 5V, 12V oder 24V zur Generierung der lokalen 3.3VDC.
Ein erstaunlich hoher Wirkungsgrad zeichnet den DC/DC-Wandler im Dil24-Gehäuse selbst von 24V auf 3.3V aus. Die 3.3V-Ausgangsspannung kann ebenfalls selbst noch zuverlässig mit einer eingangsseitigen 5V-Versorgungsspannung generiert werden.
Kundenspezifische Anpassungen in der Ausgangsspannug bis auf 0.8V sind jederzeit möglich.
Produktmerkmale
nicht-isolierter DC/DC Abwärtswandler
robustes und klimasicheres Design
exzellente thermische Eigenschaften
Dauerhaft leerlauf- und kurzschlussfest
integrierter EMI Eingangsfilter
kein Leistungsderating
für Umgebungstemperaturen von -40°C / +85°C
thermische Abschaltung bei +110°C
Einsatzgebiete
- Windkraft
- Flurförderzeuge
- Lagerverwaltungssysteme
- Schienenverkehr
- Elektromobilität
- Bergbahnen
- Batterieversorgte elektr.Systeme
- Ladewandler
- Universal
