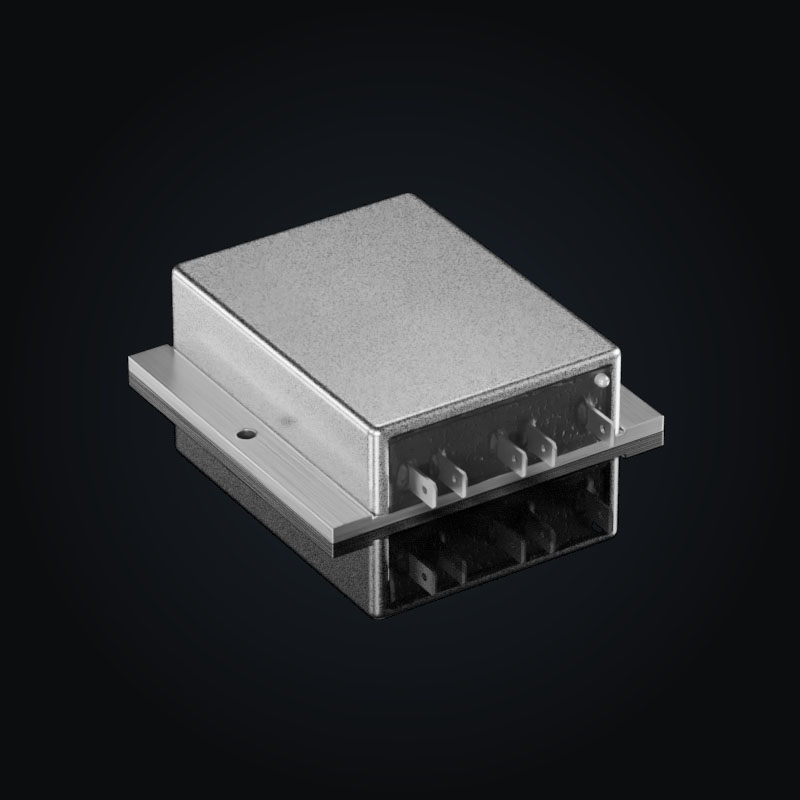

Der 162E-13.8-ON von Demke Electronic ist ein nicht isolierter DC/DC-Abwärtswandler für 48 VDC Nenneingangsspannung. Er arbeitet im Eingangsspannungsbereich von 17 bis 70 VDC und liefert 13.80 VDC bei bis zu 20 A, entsprechend 275 W Ausgangsleistung. Der Wirkungsgrad erreicht bis 96 % bei Nenneingangsspannung und Volllast.
| Eingangsspannung Vin | 17…70 VDC |
|---|---|
| Nenneingangsspannung | 48 VDC |
| Spitzen-Eingangsspannung | 70 VDC |
| Max. Eingangsstrom | 18 A |
| Empfohlene Eingangssicherung | 25 A |
| Ausgangsspannung Vout | 13.8 VDC |
| Ausgangsstrom Iout | 20 A |
| Ausgangsleistung Pout | 275 W |
| Wirkungsgrad | bis zu 96 % |
| Ausgangskonfiguration | Unipolar |
| Isolation | Nicht isoliert |
| Isolationsspannung Primär–Gehäuse | 1500 VDC |
| EMI-Filter | Ein- und Ausgang |
| Schaltfrequenz | 110 kHz |
| Max. kapazitive Last | Unbegrenzt |
| Steuerfunktion | ON – Enable |
| Enable-Spannung | 16…75 VDC |
| Abmessungen | 90 × 90 × 26 mm |
|---|---|
| Gewicht | 360 g |
| Montage | Wandmontage |
| Anschlussart | Flachstecker |
