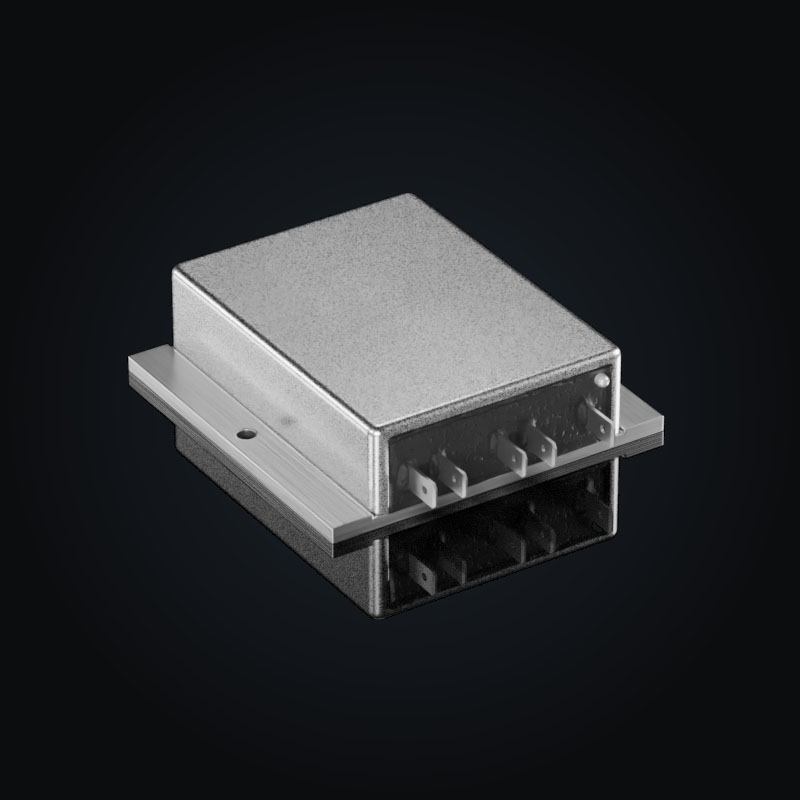

Artikel # 257.004
Kennzahlen
- Ultraweiter Eingangsspannungsbereich:7 ... 35 VDC
- Sehr hoher Wirkungsgrad:bis zu 97%
- Max. Spitzen-Eingangsspannung:37 VDC
- Ausgangsspannung / max. Ausgangsstrom:24.0 VDC / 8.0 ADC
Anwendungen
Der Einsatz als DC/DC Aufwärtswandler 12V auf 24V ist weit verbreitet. Der DC-Converter 257LEX mit 24V-Ausgang und bis zu 8A Kurzschlussstrom ist für die Stabilisierung des 24V-Bordnetzes konzipiert. Die LEX-Version arbeitet bei sehr tiefen Eingangsspannungen ab ca. 7VDC und verarbeitet Eingangsströme über 30A. Dadurch können Supercapacitor-versorgte Systeme sehr tief entladen werden und 12V-Batterieanwendungen inklusive deren Spannungseinbrüche problemlos ausgeregelt werden. Kundenspezifische DC-DC-Wandler mit folgenden Ausgangsspannungen sind möglich:
12VDC-Ausgang, 13.8VDC-Ausgang, 27VDC-Ausgang, 36VDC-Ausgang bis ca. 55VDC-Ausgang.
Produktmerkmale
nicht-isolierter DC/DC Auf- und Abwärtswandler
robustes und klimasicheres Design
exzellente thermische Eigenschaften
Dauerhaft leerlauf- und kurzschlussfest
integrierter EMI Ein- und Ausgangsfilter
kein Leistungsderating
für Umgebungstemperaturen von -40°C / +85°C
thermische Abschaltung bei +90°C
CC/CV Ladecharakteristik
Einsatzgebiete
- Windkraft
- Flurförderzeuge
- Lagerverwaltungssysteme
- Schienenverkehr
- Elektromobilität
- Bergbahnen
- Batterieversorgte elektr.Systeme
- Ladewandler
- Universal
