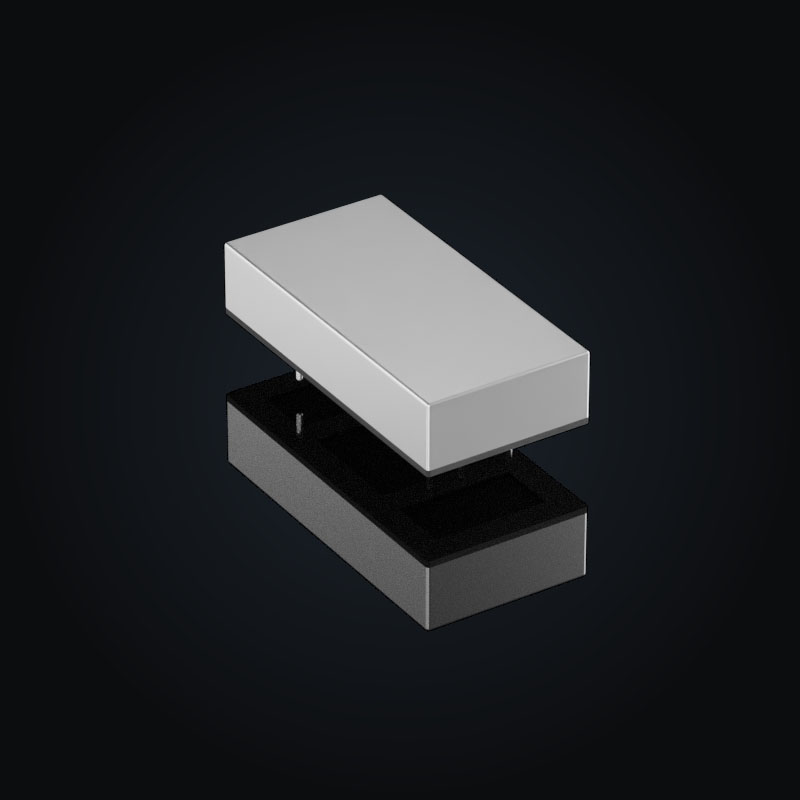

Der 422-24-SD1 von Demke Electronic ist ein funktionsisolierter DC/DC-Wandler für THT-Montage für 24 VDC Nenneingangsspannung. Er arbeitet im Eingangsspannungsbereich von 9 bis 36 VDC und liefert 24 VDC bei bis zu 0.50 A, entsprechend 12 W Ausgangsleistung. Der Wirkungsgrad erreicht bis 89 % bei Nenneingangsspannung und Volllast.
| Eingangsspannung Vin | 9…36 VDC |
|---|---|
| Nenneingangsspannung | 24 VDC |
| Spitzen-Eingangsspannung | 38 VDC |
| Max. Eingangsstrom | 2 A |
| Empfohlene Eingangssicherung | 0 A |
| Ausgangsspannung Vout | 24 VDC |
| Ausgangsstrom Iout | 0.5 A |
| Ausgangsleistung Pout | 12 W |
| Wirkungsgrad | bis zu 89 % |
| Ausgangskonfiguration | Unipolar |
| Isolation | Funktionsisoliert |
| Isolationsspannung Primär–Sekundär | 500 VDC |
| EMI-Filter | Ein- und Ausgang |
| Schaltfrequenz | 200 kHz |
| Max. kapazitive Last | 1000 |
| Abmessungen | 50 × 25 × 11 mm |
|---|---|
| Gewicht | 28 g |
| Montage | PCB-Montage |
| Anschlussart | Lötstifte |
Du möchtest mehr über diesen DC/DC-Wandler erfahren, einen Preis anfragen oder klären, ob er für deine Anwendung geeignet ist? Sende uns deine Anforderungen und wir prüfen die technischen Eckdaten und unterstützen dich bei der passenden Lösung.
