DC/DC-Wandler
365DH-27-SD – isolierter DC/DC-Wandler 80 VDC auf 27 VDC von Demke Electronic

365DH-27-SD | Galvanisch isolierter DC/DC-Auf-/Abwärtswandler 80 VDC auf 27 VDC, 200 W

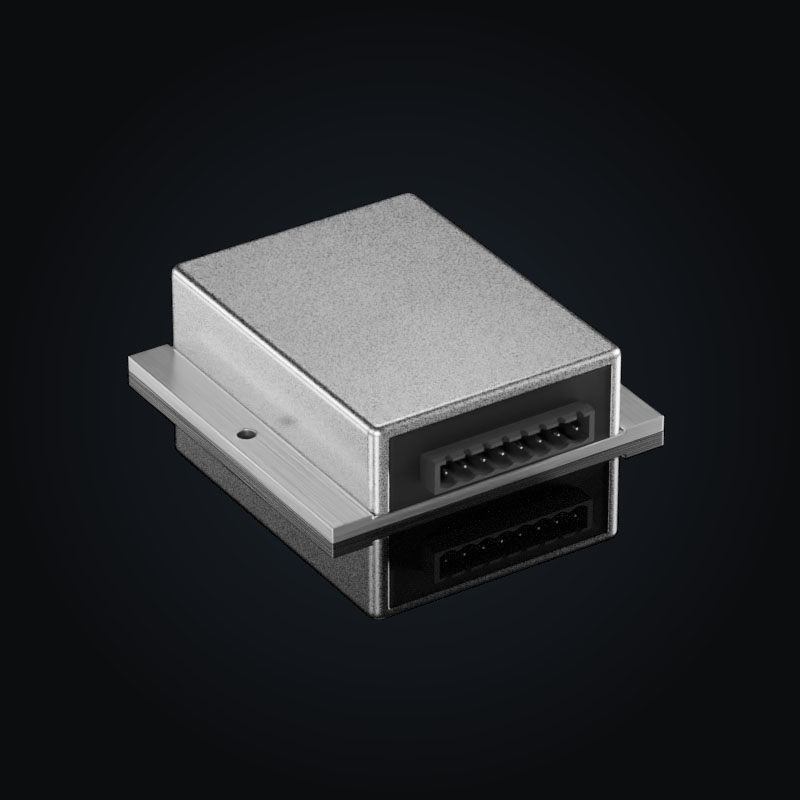

DC-Converter 365DH-27-SD

SKU: 365.005
MTS – Standardprodukt / Make to Stock
Lebenszyklus: MTS – Kurzfristig verfügbar

Der 365DH-27-SD von Demke Electronic ist ein galvanisch isolierter DC/DC-Auf-/Abwärtswandler für 80 VDC Nenneingangsspannung. Er arbeitet im Eingangsspannungsbereich von 22 bis 100 VDC und liefert 27 VDC bei bis zu 8 A, entsprechend 200 W Ausgangsleistung. Der Wirkungsgrad erreicht bis 92 % bei Nenneingangsspannung und Volllast.

CC/CViKonstantstrom-/Konstantspannungsregelung, z. B. für Ladeanwendungen.Parallelbetrieb / aktive LastenEMI-Filter Ein- und AusgangKein LeistungsderatingLeerlauf- und kurzschlussfest
Eingangsspannung Vin22…100 VDC
Ausgangsspannung Vout27 VDC
Ausgangsstrom Iout8 A
Ausgangsleistung Pout200 W
Wirkungsgradbis zu 92 %
Technische Dokumentation​
Preis anfragen

Produktbeschreibung: DC-Converter 365DH-27-SD

DC/DC-Batterieladewandler mit 27V-Ausgang und Weitbereichseingang von 22VDC bis 100VDC. Ein beliebter Einsatz dieses galvanisch getrennten und parallel schaltbaren DC/DC-Wandlers sind fahrerlose Transportsysteme (DC/DC Wandler FTS), welche sich dauerhaft im 24/7 Einsatz befinden und primärseitig mit Superkapazitäten versorgt werden (DC/DC Wandler Supercaps). Der ausgangsseitige Konstantstrom im cc-Modus gewährleistet das direkte Aufladen einer angeschlossenen Batterie. (DC/DC Wandler CC, CV) Der DC/DC-Wandler 365DH-27-SD erhält ein Facelift mit der primärseitig steuerbaren Erhöhung der Ausgangsspannung auf 29V, damit der Wandler für Beli-Akkus und Li-Ionen Batteriesysteme eingesetzt werden kann. Fragen sie uns für kundenspezifische Anpassungen an.

Technische Daten: DC-Converter 365DH-27-SD

Elektrische Eigenschaften

Eingangsspannung Vin22…100 VDC
Nenneingangsspannung80 VDC
Spitzen-Eingangsspannung125 VDC
Max. Eingangsstrom11 A
Empfohlene Eingangssicherung15 A
Ausgangsspannung Vout27 VDC
Ausgangsstrom Iout8 A
Ausgangsleistung Pout200 W
Wirkungsgradbis zu 92 %
AusgangskonfigurationUnipolar
IsolationGalvanisch isoliert
Isolationsspannung Primär–Sekundär2100 VDC
Isolationsspannung Primär–Gehäuse2100 VDC
EMI-FilterEin- und Ausgang
Schaltfrequenz135 kHz
Max. kapazitive LastUnbegrenzt
SteuerfunktionSD – Shutdown
Shutdown-Spannung-0.2…2.8 VDC

Mechanische Eigenschaften

Abmessungen90 × 90 × 26 mm
Gewicht375 g
MontageWandmontage
AnschlussartSteckerleiste

Normen und Zertifizierungen

CEEN 50155EN 55022 < Class AEN 61000-4-2EN 61000-4-3EN 61000-4-4EN 61000-4-5EN 61000-4-6EN 61000-6-2EN 61000-6-4IEC 60068-2-6:2007IEC 60068-2-27:2009REACHRoHS

Produktmerkmale

robustes und klimasicheres Designexzellente thermische EigenschaftenPU-Vollverguss für höchste klimatische Anforderungendauerhaft leerlauf- und kurzschlussfestintegrierter EMI Ein- und Ausgangsfilterkein LeistungsderatingCC/CV-LadecharakteristikiKonstantstrom-/Konstantspannungsregelung, z. B. für Ladeanwendungen.für aktive Lasten, kann parallelgeschaltet werdensehr niedrige Eingangs-Restwelligkeit und RauschenUltraweitbereichseingangfür Umgebungstemperaturen von -40 °C bis +85 °Cthermische Abschaltung bei +90 °C

Einsatzgebiete

Batteriebetriebene SystemeElektromobilitätFlurförderzeugeFTS / AGV / AMRIndustrie & SonderanwendungenIntralogistik & LagerautomationRobotik & Automatisierung

Downloads und Dokumentation

DatenblattTechnisches DatenblattSicherheitshinweiseTechnische ZeichnungKennlinien
