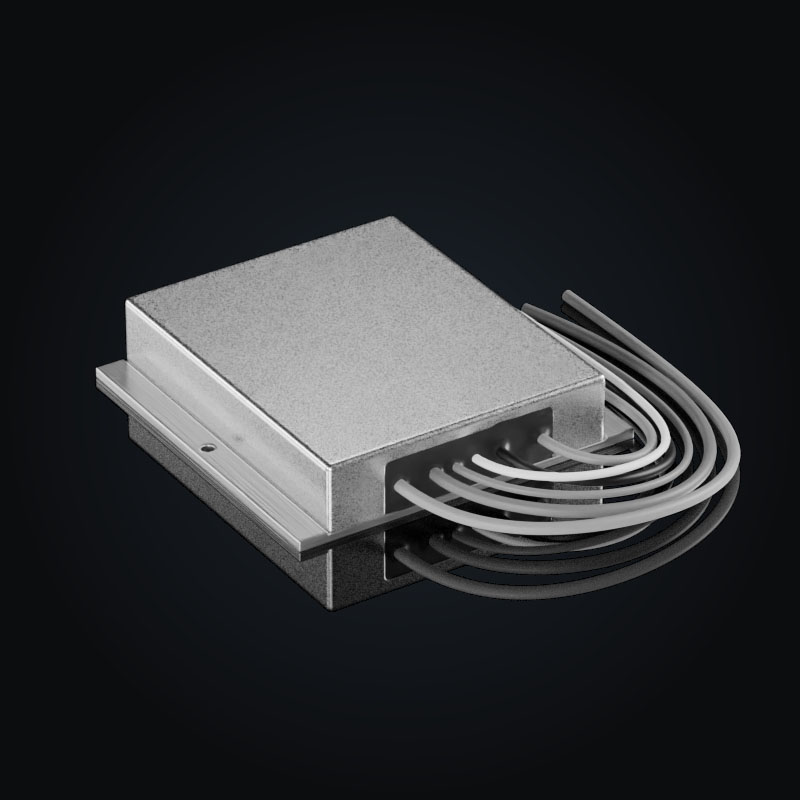

Der 757-27-SDB4 von Demke Electronic ist ein galvanisch isolierter DC/DC-Auf-/Abwärtswandler für 48 VDC Nenneingangsspannung. Er arbeitet im Eingangsspannungsbereich von 19 bis 70 VDC und liefert 27 VDC bei bis zu 22 A, entsprechend 600 W Ausgangsleistung. Der Wirkungsgrad erreicht bis 95 % bei Nenneingangsspannung und Volllast.
| Eingangsspannung Vin | 19…70 VDC |
|---|---|
| Nenneingangsspannung | 48 VDC |
| Spitzen-Eingangsspannung | 75 VDC |
| Max. Eingangsstrom | 35 A |
| Empfohlene Eingangssicherung | 50 A |
| Ausgangsspannung Vout | 27 VDC |
| Ausgangsstrom Iout | 22 A |
| Ausgangsleistung Pout | 600 W |
| Wirkungsgrad | bis zu 95 % |
| Ausgangskonfiguration | Unipolar |
| Isolation | Galvanisch isoliert |
| Isolationsspannung Primär–Sekundär | 2100 VDC |
| Isolationsspannung Primär–Gehäuse | 2100 VDC |
| EMI-Filter | Ein- und Ausgang |
| Schaltfrequenz | 130 kHz |
| Max. kapazitive Last | Unbegrenzt |
| Steuerfunktion | SD & SH |
| Shutdown-Spannung | -0.2…2.8 VDC |
| Switch-High-Spannung | -0.2…0.2 VDC |
| Abmessungen | 130 × 130 × 27 mm |
|---|---|
| Gewicht | 900 g |
| Montage | Wandmontage |
| Anschlussart | Kabel |
| Kabellänge | 300 mm |
